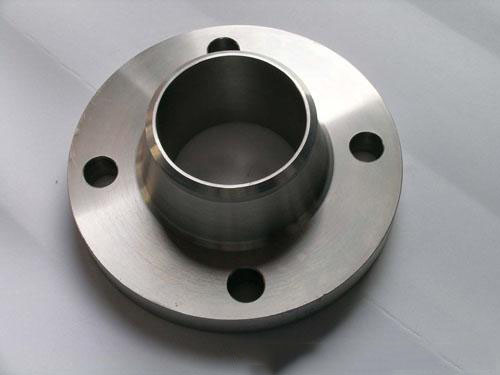

承插焊法兰片无坡口,除内径、承插孔外,其他尺寸与带焊平焊法兰相同。承插焊法兰(Socket Welding Flange)带

颈的一端内孔上开有一段承插孔，管子插入法兰盘承插孔内，在不锈钢法兰片背面焊一圈焊住,另一端用螺栓与别的法兰连接。使用这种承插焊法兰时，法兰内径需与管子内径一致。承插焊的阀门的法兰接口也可以做成承插焊接口,管子插入阀门承插孔内焊接。蝶阀法兰与不带颈的承插焊法兰相同。

类型:承插焊法兰SW
法兰标准:GB9117.1~9117.4-2000、 标准:HG20597-1997、 标准:HG20592-2009
美标法兰:HG20619、ASME/ANSI B16.5
日标JIS B2220-2004
材质:碳钢、不锈钢法兰
压力:1.0-1.6-2.5-4.0-6.3-10.0Mpa
密封面:RF,FM-M,T-G
法兰规格:DN15-50
